سيليكون HTV مقابل LSR مقابل سيليكون RTV: ما الفرق؟

إن اختيار بوليمر السيليكون المناسب يحدد مدى نجاح منتجك وكفاءته التشغيلية. يؤدي الاختيار السيئ للمواد إلى حدوث مشكلات في التصنيع، ويحد من قابلية التوسع، ويؤثر بشدة على اقتصاديات وحدتك.

أنت تواجه قرارًا حاسمًا عند تشكيل الأجهزة الطبية أو جوانات السيارات أو النماذج الصناعية. إن الاختيار بين الفلكنة بدرجة حرارة عالية (HTV)، ومطاط السيليكون السائل (LSR)، والفلكنة بدرجة حرارة الغرفة (RTV) يحدد نفقاتك الرأسمالية الأولية وقدرات الإنتاج على المدى الطويل. الاختيار غير الصحيح يقيدك في عمليات التصنيع دون المستوى الأمثل والاستثمارات المتضخمة في الأدوات.

توفر هذه المقالة تحليلًا موضوعيًا هندسيًا أولًا لسيليكونات HTV وLSR وRTV. نحن نتخلص من الادعاءات التسويقية للتركيز بشكل كامل على الحقائق الكيميائية ومتطلبات المعالجة وخصائص المواد. سوف تتعلم كيفية تقييم هذه البوليمرات بشكل صحيح ومواءمتها مع مرحلة الإنتاج المحددة لديك.

الوجبات السريعة الرئيسية

• سيليكون HTV: مطاط صلب عالي الوزن الجزيئي يتطلب ضغطًا وحرارة شديدين؛ الأفضل لقوالب الضغط عالية القوة ومتوسطة الحجم.

• LSR: معجون سائل معالج بالبلاتين وذو وزن جزيئي منخفض. يتطلب أدوات باهظة الثمن ولكنه يوفر إنتاجًا آليًا بكميات كبيرة بسرعة فائقة وخالية من الفلاش.

• سيليكون RTV: يعالج في درجة حرارة الغرفة؛ معيار الأدوات منخفضة التكلفة، والصب بالجاذبية، والنماذج الأولية لمرة واحدة.

خط الأساس: الهياكل الكيميائية والحقائق المادية

لفهم كيفية تصرف السيليكون على أرضية التصنيع، يجب عليك أولاً أن تنظر إلى تركيبه الكيميائي. يحدد الوزن الجزيئي وآليات المعالجة لهذه المواد قدراتها.

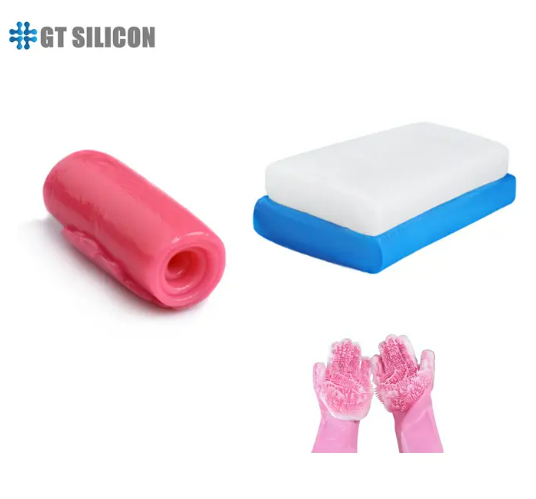

سيليكون HTV (الفلكنة بدرجة الحرارة العالية / السيليكون الصلب)

يعمل HTV في الطرف الأقصى من طيف الوزن الجزيئي. ويتراوح تركيبها الجزيئي عادة بين 400000 و800000 جم/مول. وهذا الوزن الهائل يمنحها قوامًا صلبًا يشبه الطين. غالبًا ما يشير إليه المهندسون على أنه "علكة" أو مطاط عالي الاتساق (HCR).

لا يمكنك ببساطة صب هذه المادة في القالب. يتطلب السيليكون htv مدخلات حرارية كبيرة (عادةً 150-170 درجة مئوية) وضغطًا ميكانيكيًا ثقيلًا (حوالي 5 ميجاباسكال) لتشكيل روابط متشابكة ثلاثية الأبعاد أساسية. عادةً ما يستخدم المصنعون محفزات البيروكسيد أو البلاتين لدفع هذا التفاعل. في شكله الخام، يمتلك الصمغ سلامة هيكلية ضعيفة. وهي تعتمد بشكل كبير على عوامل التسليح، مثل السيليكا المترسبة أو المدخنة، لتحقيق متانة من الدرجة الصناعية.

LSR (مطاط السيليكون السائل)

يقع LSR في مستوى أقل بكثير على مقياس الوزن الجزيئي، بشكل عام بين 10.000 و80.000 جم/مول. هذا الوزن المنخفض يسمح له بالحفاظ على لزوجة تشبه المعجون قابلة للتدفق تتراوح من 1000 إلى 100000 مللي باسكال. يصل إلى منشأتك في براميل أو دلاء، ويمكن ضخها بسهولة من خلال أنظمة التوصيل الآلية.

على عكس بعض أنواع السيليكون الصلبة، يستخدم LSR تفاعل إضافة محفز بالبلاتين بشكل حصري. يُشفى بسرعة عند تعرضه لحرارة معتدلة (80-120 درجة مئوية). والأهم من ذلك، أن تفاعل الإضافة هذا لا ينتج عنه أي منتجات ثانوية كيميائية. إن عملية المعالجة النظيفة هذه تجعلها مرغوبة للغاية لبيئات غرف الأبحاث والتطبيقات المعقمة.

RTV (الفلكنة في درجة حرارة الغرفة)

يتخطى RTV الحاجة إلى المعدات الحرارية تمامًا. ويظل معجونًا سائلًا أو ناعمًا قابلاً للتدفق حتى يتفاعل مع محفزات بيئية محددة. يمكنك معالجتها بسهولة بدون مكابس صناعية ثقيلة أو قوالب ساخنة.

تعتمد آلية المعالجة على التركيبة التي تختارها. يتم معالجة الأنظمة ذات الجزء الواحد (RTV-1) من الخارج إلى الداخل عن طريق امتصاص الرطوبة الجوية. إنها تعمل بشكل مثالي مع المواد المانعة للتسرب والمواد اللاصقة. تعالج الأنظمة المكونة من جزأين (RTV-2) بشكل موحد عبر كتلتها عبر تفاعلات الإضافة أو التكثيف المختلطة. يفضل المهندسون RTV-2 للصب العميق وصنع القوالب المعقدة.

كفاءة المعالجة والتصنيع

تترجم الاختلافات الكيميائية الموضحة أعلاه مباشرة إلى سير عمل تصنيعي مختلف جذريًا. إن اختيارك للسيليكون يحدد احتياجاتك من العمالة، وأوقات الدورات، وبصمة المعدات.

سيليكون HTV: الضغط والبثق والتقويم

معالجة السيليكون الصلب تنطوي على آلات ثقيلة. عادةً ما تقوم بطحن المطاط المحفز، وتقطيعه إلى رخويات وزنها مسبقًا، ووضعه يدويًا في قالب ساخن.

• أوقات الدورة: فهي بطيئة نسبيا. تستغرق دورة قالب الضغط القياسي ما بين 1 إلى 5 دقائق، اعتمادًا على سمك الجزء.

• النفقات العامة بعد المعالجة: كثيرًا ما تولد العملية مواد زائدة، تُعرف باسم الفلاش. يجب عليك إزالة هذا الفلاش يدويًا أو عبر آلات إزالة الفلاش المبردة المتخصصة.

• الفلكنة الثانوية: غالبًا ما تتطلب الأجزاء الصناعية معالجة لاحقة واسعة النطاق. توضع الأجزاء المصبوبة في الفرن لمدة 4 إلى 24 ساعة عند درجة حرارة 200-250 درجة مئوية. تعمل هذه الخطوة على تثبيت الأبعاد وحرق أي عوامل معالجة بيروكسيد متطايرة.

LSR: صب حقن السائل (LIM)

يزدهر LSR في البيئات ذات الحلقة المغلقة المؤتمتة للغاية. تقوم بضخ أجزاء متساوية من المكون A والمكون B في خلاط ثابت، وحقنها مباشرة في قالب ساخن، واستخراج الجزء النهائي.

• أوقات الدورة: فهي سريعة للغاية. نظرًا لأن المادة شديدة التفاعل مع الحرارة، يمكن أن تتم المعالجة خلال 30 إلى 60 ثانية فقط.

• الأتمتة والإنتاج: تتيح أنظمة قولبة حقن السوائل ذات الحلقة المغلقة (LIM) إمكانية التصنيع بدون وميض وبدون نفايات. يمكنك أتمتة العملية بأكملها، مما يقلل بشكل كبير من تكاليف العمالة اليدوية.

• متطلبات الأدوات: هذه الكفاءة تأتي بسعر باهظ. سوف يتسرب السائل منخفض اللزوجة من خلال أصغر الفجوات. ولذلك، يتطلب LSR قوالب معقدة للغاية، وشديد التحمل. ويؤدي هذا إلى ارتفاع كبير في النفقات الرأسمالية الأولية للأدوات.

RTV: الجاذبية والفراغ الصب

تؤكد عمليات RTV على البساطة أكثر من السرعة. إنها تتطلب الحد الأدنى من المعدات، مما يجعلها في متناول المختبرات ومحلات النماذج الأولية وعمليات الإنتاج منخفضة الحجم.

• أوقات الدورة: إنها بطيئة جدًا. اعتمادًا على التركيبة الدقيقة، يستغرق العلاج الكامل من 24 إلى 72 ساعة.

• تدفق العملية: تعتمد العملية على الخلط اليدوي أو التوزيع بالضغط المنخفض. يجب عليك إزالة الغاز من الخليط تمامًا باستخدام حجرة مفرغة. تعمل هذه الخطوة الحاسمة على إزالة فقاعات الهواء المحبوسة قبل صب السيليكون في القالب.

ملخص مقارنة التصنيع

الخصائص الفيزيائية ومعايير الامتثال

لا يمكنك التنازل عن خصائص المواد عند تصميم المكونات المهمة. يقدم كل نوع من أنواع السيليكون مزايا ميكانيكية مميزة وملامح امتثال.

المتانة الميكانيكية

عندما تحتاج إلى قوة خام لا تقبل المساومة، فإن السيليكون الصلب يقدم أفضل النتائج. ينتج المركب بشكل صحيح سيليكون htv أعلى صلابة ميكانيكية. ومن خلال إضافة حشوات سيليكا معينة أثناء عملية الطحن، يمكن أن تصل قوة التمزق إلى 15 إلى 45 كيلو نيوتن/م. وهذا يجعلها مثالية للأجزاء الصناعية شديدة التحمل، ولوحات المفاتيح المرنة الثابتة، وحشيات السيارات القوية.

يوفر LSR تناسقًا ممتازًا ومرونة فائقة. ينثني بشكل جميل ويحتفظ بشكله على مدى ملايين الدورات. ومع ذلك، فإنه بشكل عام يتخلف عن السيليكون الصلب الممتاز في قوة التمزق الخام النقية.

الدقة والتسامح

إذا كان تصميمك يتطلب دقة متناهية الصغر، فإن LSR لا مثيل له على الإطلاق. يحقق صب الحقن LSR أقصى تفاوتات الأبعاد في صناعة المطاط، وغالبًا ما يحمل أبعادًا تصل إلى ±0.02 مم. هذه القدرة تجعلها لا غنى عنها للصمامات الصغيرة والأختام الإلكترونية.

على العكس من ذلك، فإن صب ضغط HTV يصل إلى قاع بشكل عام عند تفاوت قدره ± 0.1 مم. التحميل اليدوي للقطعة المطاطية وقوى الضغط الثقيلة يحدان من دقة الأبعاد الدقيقة.

التوافق الحيوي والرائحة

يهيمن LSR على القطاعات الطبية والصيدلانية ورعاية الأطفال. لأنه يستخدم نظام معالجة البلاتين، فإنه لا ينتج أي منتجات ثانوية متطايرة. إنه بطبيعته عديم الرائحة، والمذاق، ومتوافق حيويًا للغاية بمجرد إخراجه من القالب.

تقدم السيليكونات الصلبة سيناريو مختلفًا. يمكن أن تنبعث من التركيبات المعالجة بالبيروكسيد رائحة طفيفة في البداية بسبب المواد المتطايرة من عامل الفلكنة. على الرغم من أن هذه الرائحة غير سامة، إلا أنها تجعل الأجزاء الخام أقل مثالية لتطبيقات الاتصال الفوري بالأغذية. يجب عليك إجراء معالجة لاحقة صارمة وجيدة التهوية للتخلص من الغازات المتطايرة تمامًا. وبمجرد معالجته بعد ذلك، فإنه يفي بمعايير السلامة الصارمة، ولكن هذا يضيف خطوة معالجة إلزامية.

مقاومة درجات الحرارة

ولحسن الحظ، تظل مقاومة درجات الحرارة قوة مشتركة. يعمل كل من السيليكون السائل والصلب بشكل موثوق في البيئات القاسية. يمكنك أن تتوقع منها أن تحتفظ بخصائصها الميكانيكية من درجات التجمد القاسية التي تصل إلى -60 درجة مئوية حتى درجات الحرارة الشديدة التي تصل إلى 250 درجة مئوية (-76 درجة فهرنهايت إلى 482 درجة فهرنهايت).

إطار المقياس: ما هو السيليكون الذي يناسب مشروعك؟

يتطلب اختيار المادة المناسبة تعيين القدرات المادية لأهداف عملك. استخدم هذا الإطار العملي لمواءمة اختيارك للبوليمر مع حجم الإنتاج لديك.

السيناريو أ: النماذج الأولية والتحقق السريع

1. التوصية: سيليكون RTV.

2. لماذا يعمل: إنه يوفر تكاليف أدوات تقترب من الصفر. يمكنك طباعة جزء رئيسي عبر طباعة SLA ثلاثية الأبعاد وصب RTV حوله لإنشاء قالب وظيفي خلال يوم واحد.

3. أفضل حالات الاستخدام: إنها مثالية لصب القوالب المرنة، أو إنتاج نماذج أولية من اليوريثان لمرة واحدة، أو تصنيع نماذج معمارية قصيرة المدى حيث لا تتوفر معدات الضغط الآلية تمامًا.

السيناريو ب: حجم متوسط ​​الحجم وملابس صناعية ثقيلة

1. التوصية: سيليكون HTV.

2. لماذا يعمل: فهو يوازن بين الاستثمار في الأدوات والأداء الميكانيكي. تكلفة قوالب الضغط الفولاذية أقل بكثير من أدوات LIM المعقدة. يصبح الأمر فعالاً للغاية من حيث التكلفة بالنسبة للأحجام التي لا يمكنك فيها استهلاك رأس المال الضخم المقدم لنظام LSR.

3. أفضل حالات الاستخدام: اختر هذا لإنتاج حشوات السيارات المتينة، أو لوحات مفاتيح الآلات الثقيلة، أو الأنابيب الطبية المبثوقة، أو حصائر السيليكون التقويمية.

السيناريو ج: إنتاج بكميات كبيرة ودقة متناهية الصغر

1. التوصية: LSR.

2. لماذا يعمل: فهو يقدم أقل سعر للقطعة على الإطلاق على نطاق واسع. على الرغم من أن تكاليف الأدوات الأولية باهظة، إلا أنه يمكنك تعويضها بسرعة من خلال توفير العمالة بشكل كبير. يمكنك التخلص من محطات إزالة الفلاش وتحقيق أوقات دورات سريعة للغاية.

3. أفضل حالات الاستخدام: يعد هذا مثاليًا للأجهزة الطبية كبيرة الحجم، والعزل المائي للإلكترونيات الاستهلاكية المعقدة، ومهام التشكيل الآلي حيث تقوم بربط السيليكون مباشرة بالركائز البلاستيكية.

مخاطر التنفيذ ومزالق المشتري

حتى الفرق الهندسية المتمرسة تتعثر أثناء الانتقال من النماذج الأولية إلى الإنتاج الضخم. احترس من هذه المواد المحددة ومزالق المعالجة.

"تأثير التقويم" (HTV)

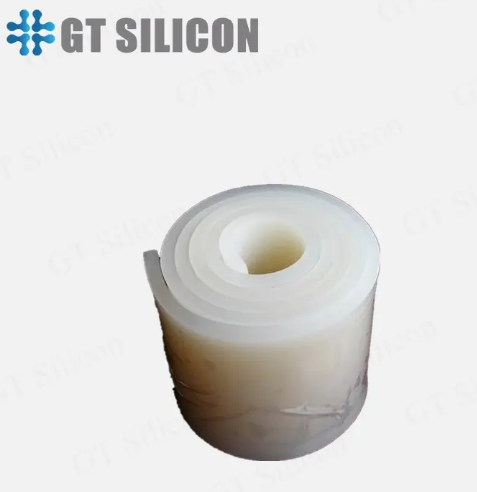

عندما تقوم بإنتاج صفائح السيليكون الصلبة عن طريق عملية الصقل المستمرة، فإن المادة تمر عبر بكرات فولاذية ثقيلة. يؤدي هذا الضغط الفيزيائي إلى محاذاة سلاسل البوليمر في اتجاه اللفة. وبالتالي، يجب على المهندسين مراعاة القوة متباينة الخواص في المنتج النهائي. ستكون قوة الشد للورقة أعلى بشكل طولي (في اتجاه اللفة) منها بشكل عرضي. يؤدي تجاهل هذا التأثير إلى تمزق غير متوقع في التطبيقات الميدانية.

تآكل الأدوات (LSR)

يتجنب LSR عملية إزالة الوميض اليدوية كثيفة العمالة المرتبطة بقولبة الضغط. ومع ذلك، فإن عملية الحقن عالية السرعة هذه تخلق عبئًا خفيًا للصيانة. تعمل المادة السائلة، المحملة بحشوات السيليكا المجهرية، كمركب كاشط ناعم. عند حقنه تحت ضغط مرتفع على مدى ملايين الدورات، فإنه يؤدي ببطء إلى تآكل بوابات العفن وخطوط الفواصل. يجب عليك أن تأخذ في الاعتبار بشكل فعال صيانة القالب والتنظيف المنتظم وتجديد الأدوات الفولاذية للبرامج ذات الحجم الكبير جدًا.

حدود التخزين ومدة الصلاحية

تختلف إدارة المخزون بشكل كبير بين هذه المواد. عادةً ما تتمتع مكونات RTV وLSR غير المعالجة بفترة صلاحية صارمة، وغالبًا ما تنتهي صلاحيتها خلال 6 إلى 12 شهرًا. كما أنها تتطلب تخزينًا دقيقًا يتم التحكم في درجة حرارته لمنع التشابك المبكر في البرميل. في المقابل، توفر صمغ السيليكون الخام الصلب استقرار تخزين أكبر بكثير، مما يقلل من خطر تلف المخزون إذا واجهت جداول الإنتاج تأخيرات غير متوقعة.

خاتمة

يحدد اختيار السيليكون مسار التصنيع الخاص بك. التعامل مع اختيار المواد ليس كخيار تصميم معزول، ولكن كقرار تصنيع استراتيجي.

• مطابقة المادة مع دورة الحياة: ابدأ اختبار المفهوم المبكر من خلال صب RTV الذي يمكن الوصول إليه. أطلق عملية تصنيع ذات حجم منخفض إلى متوسط ​​باستخدام قالب ضغط السيليكون الصلب. أخيرًا، الانتقال إلى قولبة الحقن السائلة بمجرد أن يبرر طلب السوق الاستثمار في الأدوات.

• احترام الكيمياء: استخدم السيليكون الصلب لقوة التمزق الخام والسيليكون السائل للحصول على دقة معقدة وعالية السرعة.

• حساب العمالة المخفية: ضع في الاعتبار تكاليف المعالجة اللاحقة الثانوية والإزالة اليدوية عند حساب تكاليف الوحدة الخاصة بك للأجزاء المصبوبة بالضغط.

إن تقييم هذه المتغيرات مبكرًا يمنع محاور الإنتاج المتوسطة المكلفة. نوصي بشدة بجدولة استشارة هندسية لمراجعة نماذج CAD الخاصة بك. ستساعدك مراجعة الخبراء على تقييم عائد استثمار الأدوات بشكل صحيح استنادًا إلى الأحجام السنوية المتوقعة وتعقيد الأجزاء.

التعليمات

س: هل يعتبر LSR نوعًا من RTV؟

ج: من الناحية الفنية، يمكن لبعض أنواع السيليكون السائل المعالجة بالإضافة أن تتشابك في درجة حرارة الغرفة. ومع ذلك، من الناحية الصناعية، يشير LSR بشكل صارم إلى الأنظمة السائلة المتسارعة بالحرارة والمقولبة بالحقن. يشير RTV إلى مركبات الصب والختم ذات المعالجة المحيطة. أنها تتطلب معدات تصنيع مختلفة تماما.

س: ما هو السيليكون الذي يتمتع بأعلى قوة ميكانيكية؟

ج: يوفر سيليكون HTV (المطاط عالي الاتساق) بشكل عام أعلى قوة تمزيق ومتانة خام. عندما يقوم المشغلون بتركيبه باستخدام حشوات تقوية السيليكا المتقدمة ومعالجته تحت ضغط عالٍ، فإنه يدوم أكثر من أنواع السيليكون الأخرى في البيئات شديدة التآكل.

س: لماذا يكون لسيليكون HTV الجديد في بعض الأحيان رائحة مميزة؟

ج: تأتي الرائحة المؤقتة من المنتجات الثانوية للبيروكسيد أو عوامل الفلكنة المحددة المستخدمة أثناء عملية التشكيل بالضغط. إنها غير سامة. يقوم المصنعون بإزالة هذه الرائحة بشكل دائم من خلال المعالجة الثانوية بالفرن (ما بعد الفلكنة) والتهوية المناسبة. LSR، الذي يتم معالجته بالبلاتين، لا ينتج أي منتجات ثانوية وهو عديم الرائحة بطبيعته.
